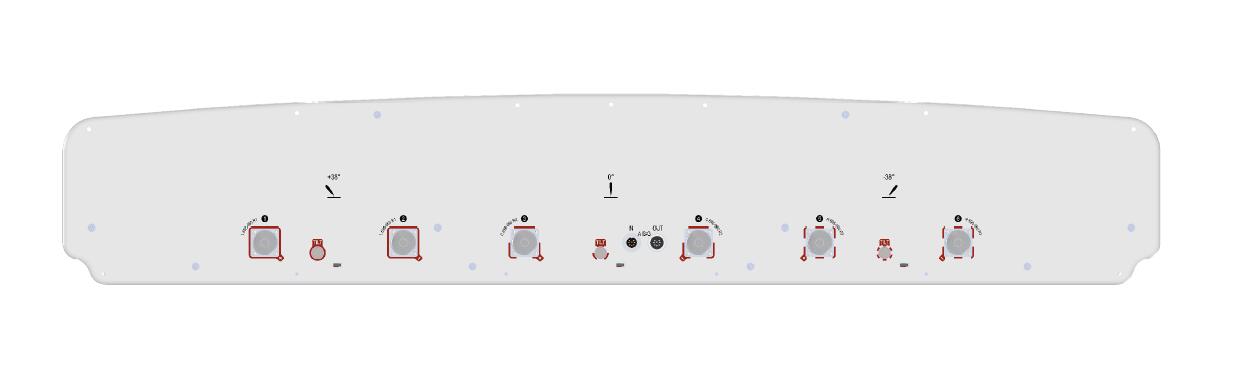

3LB 22° 18dBi Triple Beam Antenna
Mga Detalye ng Elektrisidad
Saklaw ng Dalas (MHz): | Beam 2 (Port 3/4, Gitna) | ||
698-960(R2) | |||
698-790 1880-2025 | 790-880 2300-2450 | 880-960 2550-2690 | |
Gain (dBi): | 17±0.5 | 17.5±0.5 | 18.1±0.5 |
Pahalang na 3dB beamwidth (°): | 22 | 19.5 | 18 |
Horizontal Beam Pointing (°): | 0 0 | 0 0 | 0 0 |
Vertical 3dB beamwidth (°): | 17 | 16 | 14 |
Saklaw ng Dalas (MHz): | Beam 1 (Port 1/2, Kaliwa)/ Beam 3 (Port 5/6, Kanan) | |||||
698-960(R1,R3) | ||||||
698-790 1880-2025 | 790-880 2300-2450 | 880-960 2550-2690 | ||||
B1 | B3 | B1 | B3 | B1 | B3 | |
Gain (dBi): | 16.3±0.5 | 16.1±0.5 | 16.6±0.5 | 16.6±0.5 | 17.7±0.5 | 17.7±0.5 |
Pahalang na 3dB beamwidth (°): | 26 | 26 | 22 | 22 | 20 | 20 |
Horizontal Beam Pointing (°): | 41 | -40 | 36 | -36 | 34 | -33 |
Vertical 3dB beamwidth (°): | 22 | 22 | 20 | 20 | 18 | 18 |
Saklaw ng Dalas (MHz): | Lahat ng Beam (Port 1 hanggang 6) | ||
698-790 | 790-880 | 880-960 | |
Pagkawala ng Pagbabalik (dB): | >14 (VSWR<1.5) | ||
Polarisasyon: | ±45° | ||
Electrical Downtilt (°): | 4-12 | ||
Upper Sidelobe Suppression (dB): | 18 | 18 | 18 |
Ratio ng Harap sa Likod @180±30°(dB): | 25 | 28 | 30 |
Paghihiwalay sa Pagitan ng mga Polarisasyon (dB): | 25 | ||
Max. Power Bawat Port (W): | 250 | ||
Kabuuang Power para sa Antenna (W): | 800 | ||
Intermodulation IM3 (dBc): | <-150 (2×43 dBm) | ||
Impedance (ohm): | 50 | ||
Proteksyon sa Kidlat: | DC Grounded | ||
Uri ng Konektor: | 6×7/16 DIN Babae | ||
Mekanikal na Data
Mga Dimensyon ng Antenna (mm): | 1400×1256×210 |
Mga Dimensyon ng Pag-iimpake (mm): | 1561×1377×301 |
Net Weight/Bracket ng Antenna (kg): | 61.5/6.1 |
Kabuuang Timbang ng Antenna (kg): | 82 |
Natagpuan namin ang Materyal: | Fiberglass |
Pipe OD (mm): | 90-114 |
Mga Mounting Kit (Kasama): | BA.K.04.00005, Adjustable Downtilt 0-12°(0-12°in 2°steps) |
